一、MESH技术简介

Mesh无线自组网系统是采用全新的“无线网格网”理念设计的移动宽带多媒体通信系统。系统所有节点在非视距、快速移动条件下，利用无中心自组网的分布式网络构架，可实现多路语音、数据、图像等多媒体信息的实时交互。同时，系统支持任意网络拓扑结构，每个节点设备可随机快速移动，系统拓扑可随之快速变化更新且不影响系统传输，整体系统部署便捷、使用灵活、操作简单、维护方便。

       Mesh自组网是一种与传统无线网络不同的新型无线网络技术。在Mesh网络中，每个节点都不是单独存在的无线中继器，它们之间互相联结，也就是每个节点都连接着若干个通道，以此构成一个整体的网络。这样的好处是当某条线路被阻塞或无响应时，节点可自主选择其他线路进行数据传输，不会因为某个节点的故障而影响网络访问，可靠性强。下面一起来看一下Mesh自组网的功能应用。

视频指挥

　　每个作业队员和无人机的视频采集设备与无线自组网节点通过以太网口或WIFI 无线的方式进行连接，并通过本系统与指挥车的音视频调度平台和离车指挥员之间实现实时双向互联。指挥车和离车指挥员可通过音视频调度平台或手持式指挥终端随时调取一路或多路作业队员回传的视频图像，用于实时指挥决策。

语音通信

　　每个作业队员的VOIP 通话设备与无线自组网节点通过以太网口或WIFI 无线的方式进行连接， 并通过本系统与指挥车的音视频调度平台和离车指挥员之间实现实时双向互联。指挥车和离 车指挥员可通过音视频调度平台或手持式指挥终端随时对单名或多名作业队员进行单呼、组 呼和群呼等语音呼叫，实现单小组作业队员、离车指挥员和作业队员之间的实时双向语音通信。

位置信息共享

　　每台无线自组网系统通过北斗/GPS定位后，可将其位置信息，通过无线自组网系统传输至指挥车或离车指挥员的指挥指挥信息终端上。实现车内或离车指挥员对每一名作业队员和无人机位置的实时定位。每台无线自组网节点均可以采用 GPS/北斗进行定位，并将位置信息通过无线自组网系统传输共享输出至其他无线自组网节点。本系统采用 NMEA0183 标准协议，可有效兼容各种定位设备。无线自组网节点通过 RS232/485 串行接口与定位设备进行连接，接收来自 GPS/北斗定位设备的位置信息，并将其转化为 IP 数据分发至其他无线自组网节点并显示在无线自组网的控制界面上。

二、系统优势

无中心组网，可应需灵活部署，无需机房及传输网等基础设施支持，能够任意架设组网，可通过多跳中继组网，进而扩大覆盖范围。

      专网专用，无线传输链路无链路费用或者流量费用。

      支持分级分组及漫游组网，实现扩大系统通信容量。

      具备跳频功能，有效抗干扰、抗跟踪能力;引入数字滤波功能，有效抑制远端干扰。同时，采用ARQ传输机制，数据传输丢失率，数据传输可靠性。

      数据透传支持各种业务数据无差异化透传。具备宽带传输能力，可支持清晰语音、宽带数据和高清视频等多媒体业务。

      图像具备自适应调整能力，保障数据、视频等业务的连续性和流畅性。

      采用COFDM技术，抗多径能力强。

      采用双天线，天线1与天线2支持TDD双发双收，可发射/接收分集。

三、应用领域

      无线Mesh自组网系统可满足大型活动应急通信、城市应急通信指挥、抢险救援指挥调度、应急通信指挥、舰船编队岸海互通等多种复杂通信需求，广泛适用于应急、电力、石油、水利、林业、广电、医疗、水上及空中通信等部门领域。

四、系统特点

无中心同频自组网

      Mesh无线自组网系统为无中心同频系统，所有节点地位对等，单一频点支持具备TDD双向通信，频率管理简单，频谱利用率高。任意节点设备在网络中均可作为末端节点、中继节点或指挥节点使用。在任时何地点，不依靠其它的固定通信网络设施(如光纤、铜缆等)，可迅速建立无线通信网络。所有无中心同频自组网设备，包括室外固定台、车载台及**便携台等，只需开机上电就可自动组成无线网状网，相互之间实时通信。

      可靠性高

      无线Mesh自组网移动基站采用*工标准设计：具有便于携行、坚固耐用、防水防尘，适用在各种恶劣环境下，迅速布署满足应急现场的通信需求。传统WLAN网络如果有某个AP上行链路出现故障那么该AP上所有客户端将无法接入该WLAN网络。无线Mesh具有自组网、自恢复等特性，因此Mesh网络中的AP节点通常都有多条可用链路，这样能够有效避免单点故障。

      机动性强

    突发事件的发生地具有很大不确定性，且事件现场变化无常，因此根据突发事件的发生情况，因地制宜地设置现场临时便携基站必要。现场便携基站是临时性的，它随现场出现而建立、随事件结束而撤收。

      快速布署

      面对突发事件如何及时、准确、快速、深入的掌握事件现场实时动态信息，对各级指挥员能否做出正确的判断和定下**决心起着至关重要的作用。无线Mesh自组网高性能便携基站，采用单频组网，力争简化现场配置和布署难度，满足**人员在应急条件下对于快速建网和零配置的要求。

      非视距传输(NLOS)

      利用Mesh自组网技术可以很容易实现NLOS配置，其自动中继特性可以轻易实现超视距传输，信号能够自动选择路径不断从一个节点跳转到另一个节点，并到达无直接视距的目标节点。为各领域解决“前方无网”问题的关键技术。

      高数据带宽快速移动

      Mesh无线自组网系统的峰值数据带宽为80Mbps。节点具备非固定移动传输能力，且快速移动也不影响高数据带宽业务，如语音、数据和视频的业务不会受到系统拓扑结构快速变化以及终端高速运动的制约影响。

      保密性

      系统同时具备编组加密(工作频点、载波带宽、通信距离、组网模式、MESHID等)、信道加密和信源加密等多种加密方式，专网专用，可有效防止非法设备入侵和所传传输信息被截获破解，确保网络和信息无误。

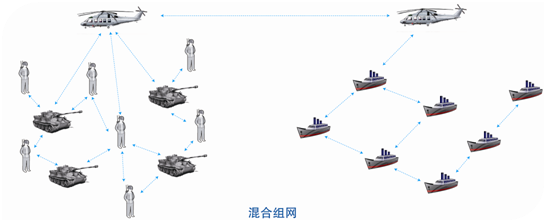

五、组网案例
