复杂环境下基于MESH无线自组网的专网通信传输系统

复杂环境下基于MESH无线自组网的专网通信传输系统

面对突发事件发生或临时组建专网通信网络时，快速搭建应急通信网络，保障信息畅通，是当前无线通信领域所需要解决的关键问题。实时的将现场情况以语音、数据、图像等形式传送到指挥中心，有利于领导了解现场情况，及时有效的做出相应决策，赢取更多时间解决突发事件。应急现场可能没有基础通信设施或者基础设施受到破坏，导致应急现场变为信息孤岛，而传统数字集群对讲通信系统为窄带传输能力，通信容量很有限,主要支持语音业务。无法满足支持高清视频等多媒体业务，因此，需组网一套满足应急通信需求的宽带无线通信系统。

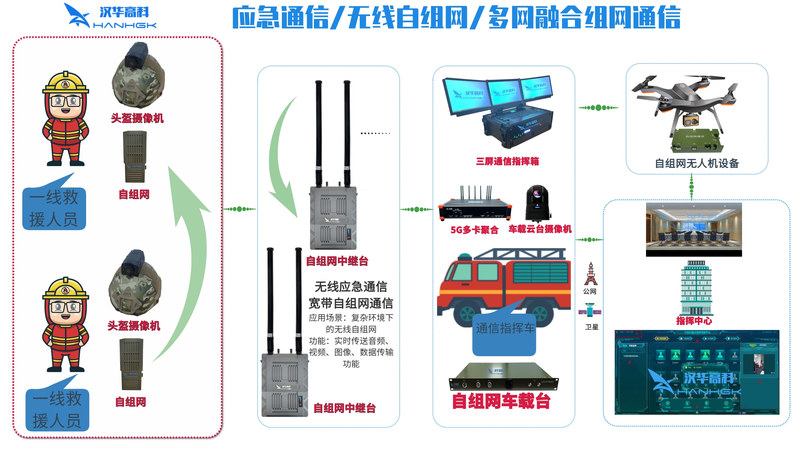

面对新形势下相关单位的迫切需求以及结合当下通信技术，汉华高科经多年的技术研发，推出HANHGK-MESH系列可移动化的宽带多媒体无线应急通信系统。MESH无线自组网多媒体宽带传输系统，功能强大、性能优异；所有节点在非视距、快速移动条件下，采用无中心自组网的分布式网络构架，可实现多路语音、数据、图像等多媒体信息的实时交互。支持任意网络拓扑结构，如点对点、点对多点、链状中继、网状网络及混合网络拓扑等。

MESH自组网终端是北京汉华高科为用户量身定制的一款视音频数据采集、无中心、自组网终端设备。支持如点对多点、链状、网状、混合等任意网络拓扑结构；满足不同形态产品自由组网,具有自动选择适合路由，自组织、自愈合，自动实现多拓扑工作形态特性；满足高带宽、自建网络需求特种应用场合使用. 减少野拉练、复杂环境下组网的难度，提高营地、演练和抢险救灾的小范围临时组网效率。

        本系统广泛应用于：应急通信、抢险救援、指挥、森林防火、林区监控、电力巡检、数字油田、无人机群、车队互通、舰船编队、海上通信、机场地勤、地铁应急、公路建设、水文监测、移动采播、医疗等领域。

系统采用同频组网、多跳中继,每个节点设备可随机快速移动，系统拓扑可随之快速变化更新且不影响系统传输。整个系统部署便捷、使用灵活、操作简单、维护方便,能够在快速移动、遮蔽非视距等复杂应用场景下,为用户提供可靠、及时全IP化的清晰语音、宽带数据、高清视频及可视化指挥调度等多媒体综合业务。

系统特点

● 机动性强：可以快速部署，组网方式灵活，无需依托现有基础通信网络设施;

● 实现无中心自组网：满足应急条件下的宽带传输需求，进行语音、数据、图像、视频等数据交互;

● 多网融合：采用标准IP接口，支持有线网络、4G/5G公网、4G/5G专网、卫星通信等多种通信系统融合，实现远距离传输。

组网方式

系统采用无中心自组网通信技术，特点：

      1. 单跳距离
      拥有极低的信噪比门限（1dB）和接收灵敏度（-128dBm），实现同等发射功率下的通信距离。
      2. 无需路由实现多级网状中继，网络自愈合能力
      该技术是通过物理层进行中继组网，网络节点之间通信无需路由，任意节点离开或加入不会影响整个网络的通信。
      3. 动态变化的网络拓扑
      该技术基于超高速同步和信号处理技术，200毫秒即可完成通信建立和动态网络拓扑收敛。自组网终端可以以任意速度和任意方式在网络中移动，终端之间的网络拓扑结构随时可以发生变化，自如地变形、折叠、重构，以配合使用者灵活机动组网。
      4. 支持多点合并传输
      该技术支持多点合并传输数据，并且不产生交叠区干扰，形成一个同频同播的单频网，接收节点可以将来自不同转发节点中继的信号进行合并，大大提高覆盖的距离和通信的可靠性。
      5.加密通信
   配合AES256加密算法，通信传输具有加密性。
      6.立体组网
      大型建筑、多层地下室、隧道、矿井等特殊区域受有线资源、建筑结构复杂等因素限制，地面信号无法直接传到地下，而我公司的无中心自组网技术通过便携终端自动中继无线联网，多跳转发向下引入信号，快速实现地面和地下互通。

全IP互联、管理和调度

全IP设计，适应面广，扩展性强，终端系统软件可管理调度系统内的各个节点，实现列表查询、视频显示、地图显示、系统拓扑、远程云台控制等。

更强传输能力、更高的数据吞吐率

优异的传输能力，典型应用环境下，人对车1~2km，车对车3~4km，固定节点架高时远实测距离超过120km先进的信道调制技术，峰值数据吞吐率超过30Mbps。

多跳中继、远距覆盖

支持9跳同频中继，单跳传输距离不变。适用于密集楼群、地下建筑、隧道、山区等信号屏蔽区域。

多媒体业务、复杂场景应用

支持所有节点之间的图像、语音、数据实时传输。支持多路1080P高清图像实时传输及PTT语音通话，图像分辨率可根据信道带宽自适应调整。

MESH自组网相关产品

汉华高科-HanhGK无线MESH自组网通信系统具备便捷性和机动性等特点,也可用于其他应对深山、沙漠、**等通信条件差的场景。各行业通信需求通常包括无线专网应急布控、音视频多媒体传输、传感器数据传输、文件传输、位置数据传输等不同业务类型。针对此类应用场景，我们基于无线宽带自组网技术提供了一整套能够实现快速部署、稳定、移动便携、多业务融合的应急通信解决方案。
