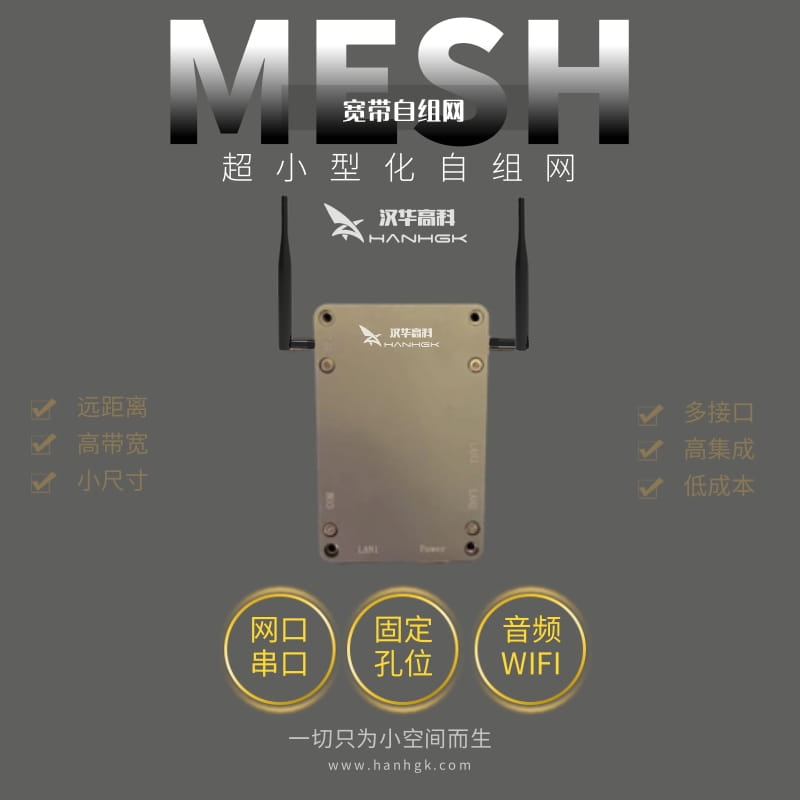

MESH自组网无人机节点设备

编号 HanhGk-2110065wj
类型 MESH自组网
品牌 汉华高科-HanhGk
产品详情

MESH自组网无人机节点设备

HanhGk-2110065WJ自组网无人机节点设备是一款体积小、重量轻、组网灵活、快速部署、宽覆盖远距离、可靠抗干扰、频谱配置和组网方式灵活、 体积小巧低功耗;提供点对点、点对多点、MESH组网的长距离无线图像数据一体传输功能的系列产品,传输距离30-50公里空对地传输. 满足HHGK系列不同形态产品自由组网、具有自动选择路由,自组织、自愈合,自动实现多拓扑工作形态特性;满足高带宽、自建网络需求特种应用场合使用。支持多种复杂环境的高品质音视频数据传输,可应用于空域应急指挥、消防救援、电力、路政等领域。满足客户在旋翼、固定翼、复合翼、伞翼、扑翼、无人飞艇、氢气球、地面站等多类产品领域;

 组网灵活-快速部署

无中心自组成建网,载波带宽灵活可配;具有自动选择路由特性,自组织、自愈合,自动实现多拓扑工作形态-支持如点对多点、链状、网状、混合等网络拓扑结构;

 核心技术

Hanhgk-H.265+动态压缩编码技术、基于OFDM技术和MESH多跳自组网技术、1.2Mbps传输25帧/s1080高清画质图像;

 结构优势

尺寸小(70*50*16mm)、重量轻(105g )、满足时速300下高数据带宽稳定传输、多业务扩展、组网灵活、快速部署;

 组网承载

吞吐量支持 70-100Mbps、支持中继能力9跳,64个网格节点自组网接入规模、支持动中通工作模式;

 动态选择路由

节点可随机快速移动,系统拓扑可随之快速变化更新,动态重构路由,实时智能更新,组建不同形态自组网络;

 互联互通

全IP设计,内置 GPS/北斗定位 支持串口透传功能、提供WEB控制界面,支持包括视频观看,语音 对讲和地图信息显示等综合功能;预留5G/4G多卡聚合网关、天通卫星接入模块;

 加密模式

提供隧道加密 加密方式DES56/AES128/AES256(可选配)、预留军用,警用加密机通道;

 定制化功能

支持设备频率定制开发、发射功率2W-10W可定制、信号输入支持HDMI 、网络接口.工作频段200MHz-2.5GHz可定制、信号带宽5/10/20/40MHz可调;

参数详情:

FPGA方案,嵌入式结构设计,体积小,功耗低.

频率:1.4G   2.4Ghz

射频功率:10-30dBm 可调

lCOFDM调制方式,

可配置卷积编码比率:1/2,2/3,3/4,5/6,7/8

可配置的调制方式:QPSK/QAM16/QAM64

IFFT模式:2K

可配置的保护间隔:1/4,1/8,1/16,1/32

输出发射功率可调

双天线MIMO

支持点对点,点对多点,MESH, 中继等各种模式

支持2路串口通道

支持4路网口通道。

温度:-40~85 度

电源:DC:7V—18V   ,POE:48V

单频率发射功耗约18W, 接收功耗约3W

带宽:1M—8M   (可扩展到40M)

灵敏度:   -108dbM   (QPSK , FEC:1/2   BW:1M   MIMO:ON)

调制方式:BPSK   QPSK   16QAM   64QAM

延迟:端到端2ms

支持AES 加密   支持LDPC校验

传输速率:30Mbps(可扩展到300Mbps)

空对地有效距离:全向天线30KM,定向天线50KM

尺寸72X48X10mm ,重量小于60g 。
