产品详情

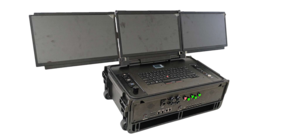

三屏便携式应急指挥箱

编号 HanhGk-2120018ZHW
类型 其他无线通信产品
品牌 汉华高科-HanhGk
规格 三屏多网融合调度
产品详情

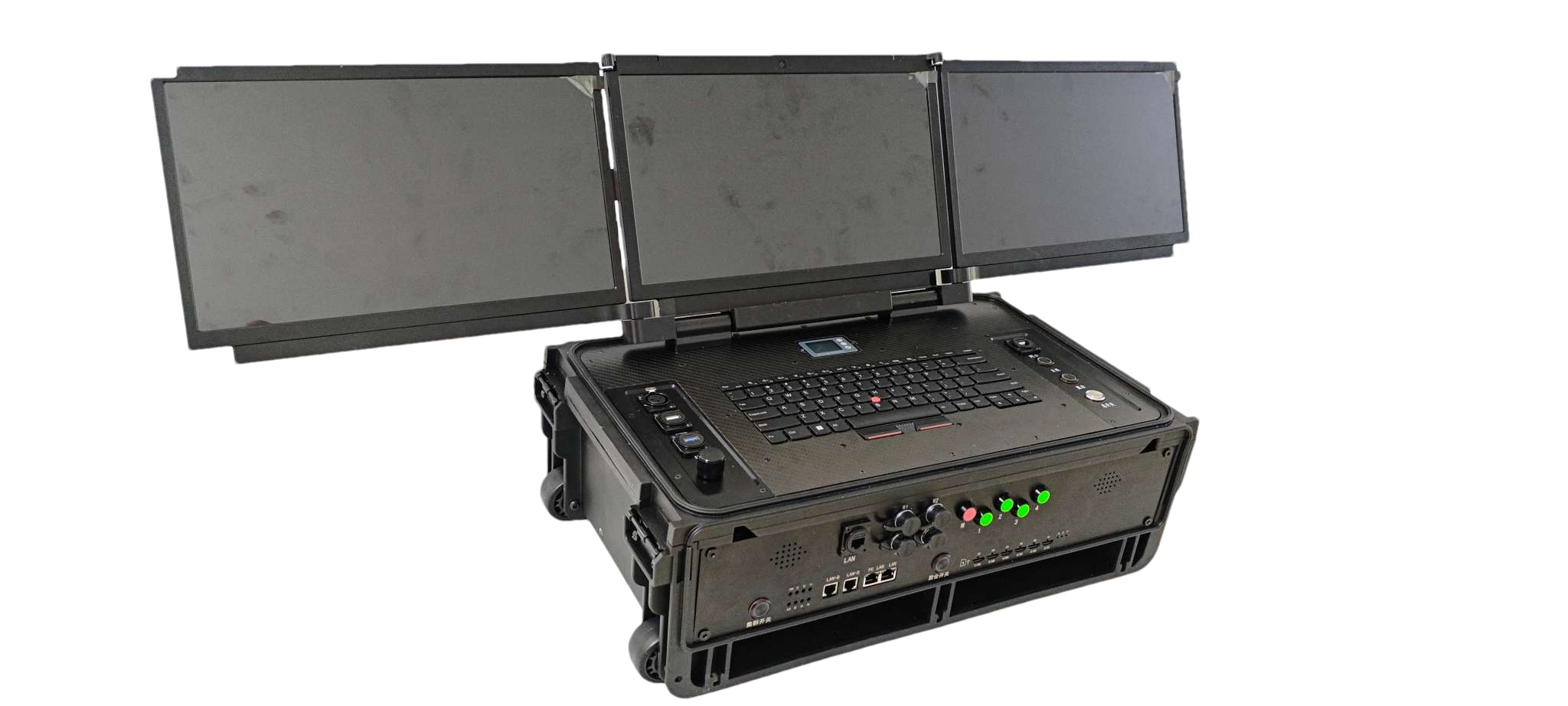

      HanhGk-2120018ZHW三屏应急指挥箱是一款便携式的指挥调度台,可与自组网基站电台、4G/5G图传设备进行互联互通。手提便携式设计,便于携带深入突发事件现场,实现即时应用,即时转移。三屏幕设计,集成指挥调度、地图显示和视频监控,实现信息立体化,更直观掌握现场情况。多种音视频、无线有线网络链路接入选择,可与后方指挥部互联,实现联动指挥。


● 碳纤维机身,C面防泼水

● 15.6寸高清三屏

● Intel 7核高性能主机

● 音频3路输入2路输出+手咪

● 视频无线图传、POE、HDMI、SDI、内置摄像头输入,HDMI输出

● 可扩展5G、4G专网、北斗、MESH自组网、融合通讯、聚合网络等功能

● C面集成摇杆、音量旋钮、触摸屏、自定义按键等控制功能

● 内置大容量锂电池可拆卸设计

● 支持定制化开发

      便携式应急指挥箱,采用一体化设计,内置大功率锂电池,无需安装即可独立工作。能迅速完成对区域的侦查与布控,支持微波单兵、4G/5G布控球、高清摄像头、高清DV机、5G智能头盔等音视频采集设备的接入,并将采集到的音视频数据及时、准确传回到指挥部的消防实战指挥平台、应急指挥系统,为各级指挥人员做出正确的判断和处理起着关键的作用。

       三屏应急指挥箱产品自身可独立工作,也可以配合MESH自组网设备、卫星便携站、通信指挥车等移动设备使用,同时与各个消防实战指挥平台、无线应急指挥系统的协同工作,主要应用于城市重大事故及地质性灾害事故的救援应急通信指挥,以及应急、消防、水利、森防、边防、人防、边防、地震、城管、电力、路政等行业领域。

产品介绍

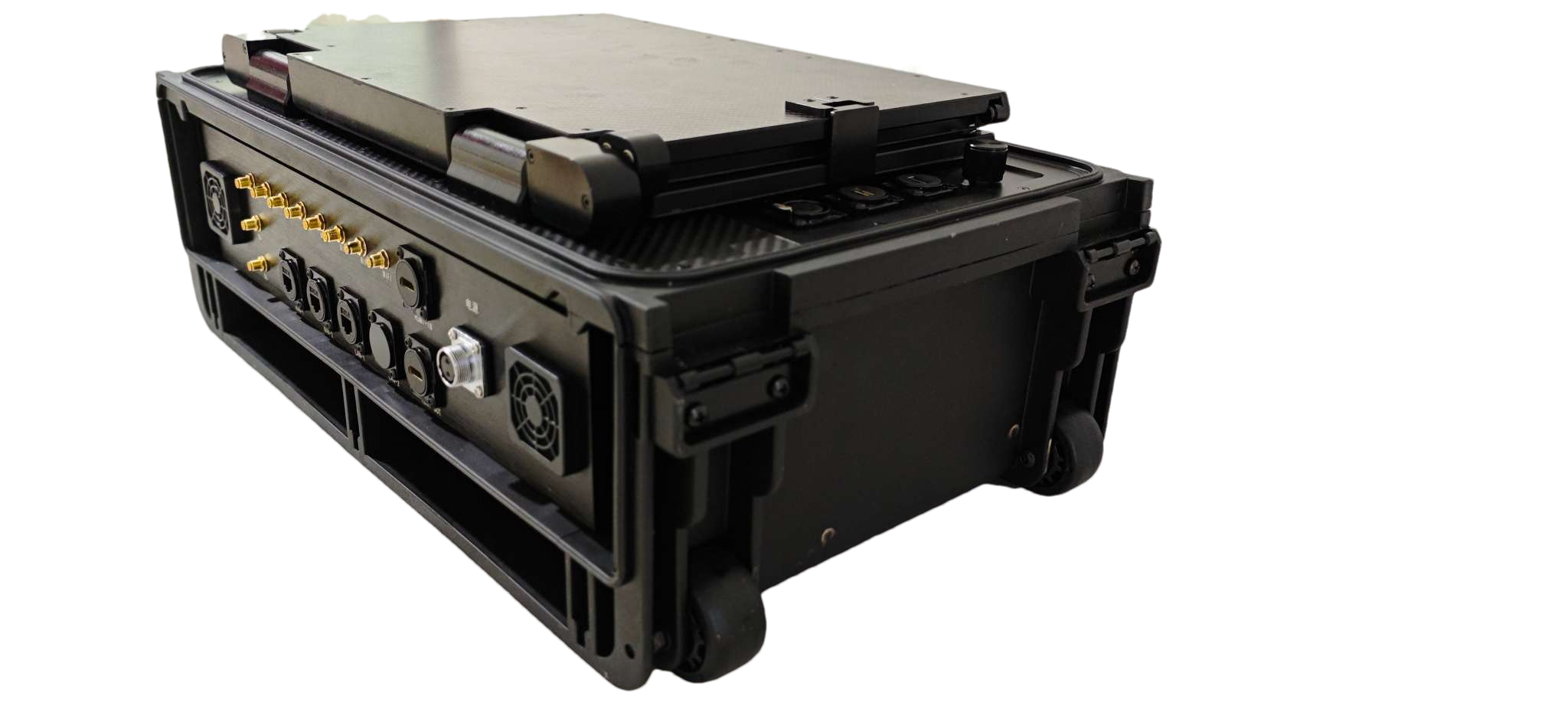

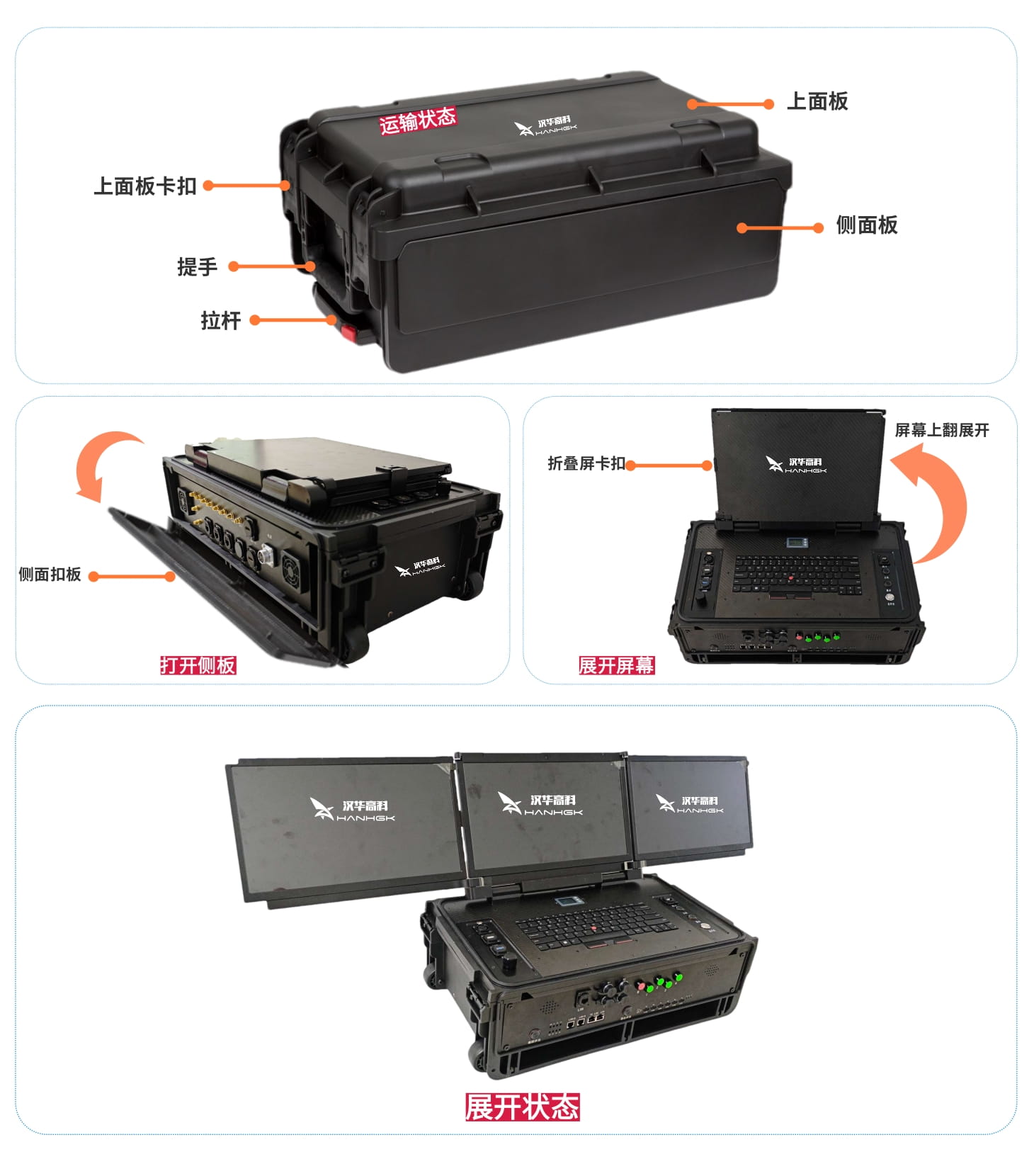

   HanhGk-2120018ZHW产品是一款携行式的智能融合通信指挥调度平台。该产品将常规指挥调度应用的技术和功能模块集成到一个三防滚轮箱中,可以单兵携行或车辆运输至适用地点,展开即可工作。该产品适用于应急指挥现场、开设式指挥部、临时驻地指挥所、扩展调度指挥部等应用场景。

    HanhGk-2120018ZHW采用多屏协同显示控制设计,为用户提供了三块监视屏, 实现了多路高清视频源同步显示和分屏预监的功能。采用了模块化设计,提供视频会议模块、图传/通讯模块、音视频模块、自组网络5G通信模块等多种功能模块。用户可以根据业务需求配置不同的功能模块,同时,如果模块出现故障, 用户可以快速更换新模块,确保现场正常工作。

产品特点

采用三防箱防震箱体

通信模块定制化

屏同时显控

集成化、便携性、定制化

多网接入呼通能力

适用于现场临时指挥部

标准规格接入设计

通信模块自由组合

产品功能


采集/传输功能信息

配备图像接收设备,能够通过有线(网口、视频接口)、4G/5G公网、MESH专网、微波等方式接收采集设备回传的图像信息,能够为现场工作人员提供语音、图像通信。所采集的信息可实时回传。

建立通道、实现远程通信

便携式指挥支持有线、MESH自组网、5G/4G通信手段接入,确保与指挥所之间的联网,实现图像、数据和语音通信,指挥和部署现场各种救援力量,监控现场情况,对现场的实施指挥调度。

单兵图像信息传输功能

支持单兵图像传输功能,可在设备外围无线覆盖范围内进行音视频的无线互传,同时具备双向语音,可在调度平台对单兵进行控制,单兵端也可做现场的语音汇报。

融合视频会议功能

具备融合通信指挥功能,内置视频高清摄像头、麦克风与音响扩声设备,可通过有线网络、MESH自组网、5G/4G网络连接应急固定指挥视频会议系统。

融合通信调度功能

具有实现MESH自组网通信、语音调度、视频调度、GIS调度、集群对讲、多网融合通信等功能。

视频监控功能

支持接入便携式高清摄像机、高亮高清显示屏幕、通过融合通信系统可以接入视频监控设备,可对现场的视/音频信息进行快速的预览和切换。各种信息可集中统一控制,便于操作。

设备集成加固功能

便携式指挥采用便携式强化箱进行安装,箱体具有坚固、耐压、抗震、防摔等特点,满足野外环境使用的需要。

产品参数

类别

技术内容

系统参数

机箱

物理规格

供电

AC 220V/200Wh

运输尺寸

514 mm *422 mm * 154 mm

工作尺寸

514 mm * 514mm *154mm

重量

12KG

主结构材料工艺

航空铝镁合金采用CAM 制造工艺

机箱

防护等级

运输状态

IP67

工作状态

IP54

会议终端

协议支持

H.323SIP

音视频标准

H.261H.263H.263+H.264H.264 High ProfileMPEG-4G.711G.719G.722G.722.1Annex C/Polycom Siren14 、网络协议:TCP/IPTelnetHTTPFTP

会议速率

64Kbps8Mbps

分辨率

4K1080i/p720p4CIFCIFQCIF

安全特性

H.235 会议加密、128 AES 加密

图传模块

工作频段

310-580MHZ1428-1448MHz200MHz1.5GHz特殊频率可定制

调制方式

OFDMQPSK16QAM2K

视频输入

支持AHDSDIHDMI ,RJ45四种高清信号源选择,分辨率持 D1/720P/1080P 可选

定位

BD/GPS

WI-FI接入

2.4/5.8GHz双频率300Mbps

发射功率

2-10W可选

压缩格式

Hanhgk-H.265+/H.264+双解压缩可选模式

天线方向性

全向天线

视频通道

70Mbps

保护间隔

1/321/161/81/4

摄像机

分辨率

1920x1080

像素

207 万、169

广角光学变焦

10

光圈范围

F1.6 – F3.0

类别

技术内容

系统参数

显示屏

尺寸

15.6 英寸高亮显示屏

分辨率

1920x1080

对比度

600:1

刷新频率

60Hz

标准亮度

800cd/m²

视频控制模块

支持分辨率

1920*1080P@60FPS

屏幕控制数量

4

视频输入格式

HDMISDI、AHD可选

切换方式

面板控制按钮切换

PC模块

处理器

英特尔酷睿六核:i5-10500     双核 4 线程 Broadwell 架构

三级缓存

6MB

运行内存

16GB(可升级至 32G

网口类型

100M

存储

512G(可选配硬盘)

5G模块

网络制式

Hanhgk-5G四卡聚合链路网关

运营商支持

移动、联通、电信

麦克风

响应频率

30HZ-20,000 Hz

开路灵敏度

-34 dB (19.9 mV) 1V 1 Pa

阻抗

200欧姆

输入声压级

133 dB, 1 kHz 1% T.H.D.

动态范围(典型值)

103 dB, 1 kHz

信噪比

67dB1 kHz 1Pa

收音角度

120°

音箱

阻抗

4欧姆

功率

3W*2

有效频率

118Hz-20KHz

灵敏度

88Db

智能化通信技术服务
7*24小时售后支持
支持定制化服务
专家对接实施布署
