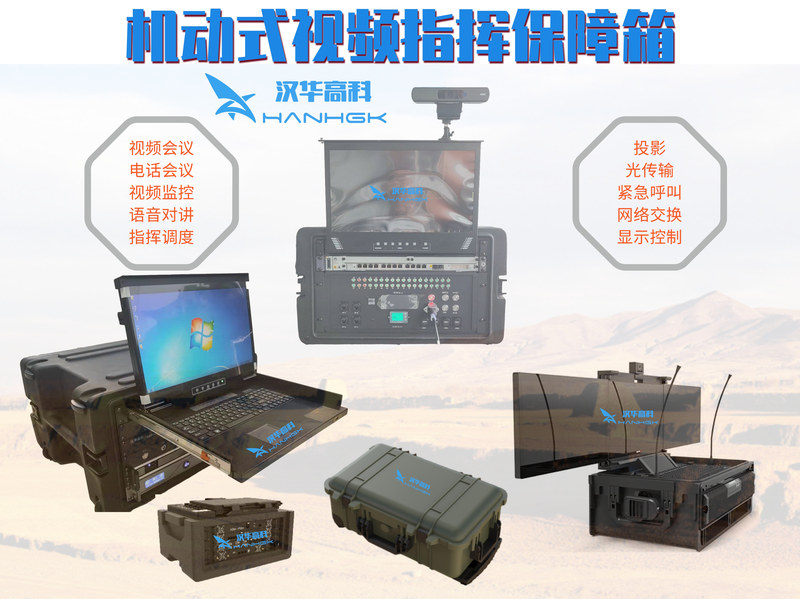

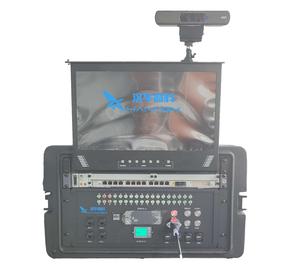

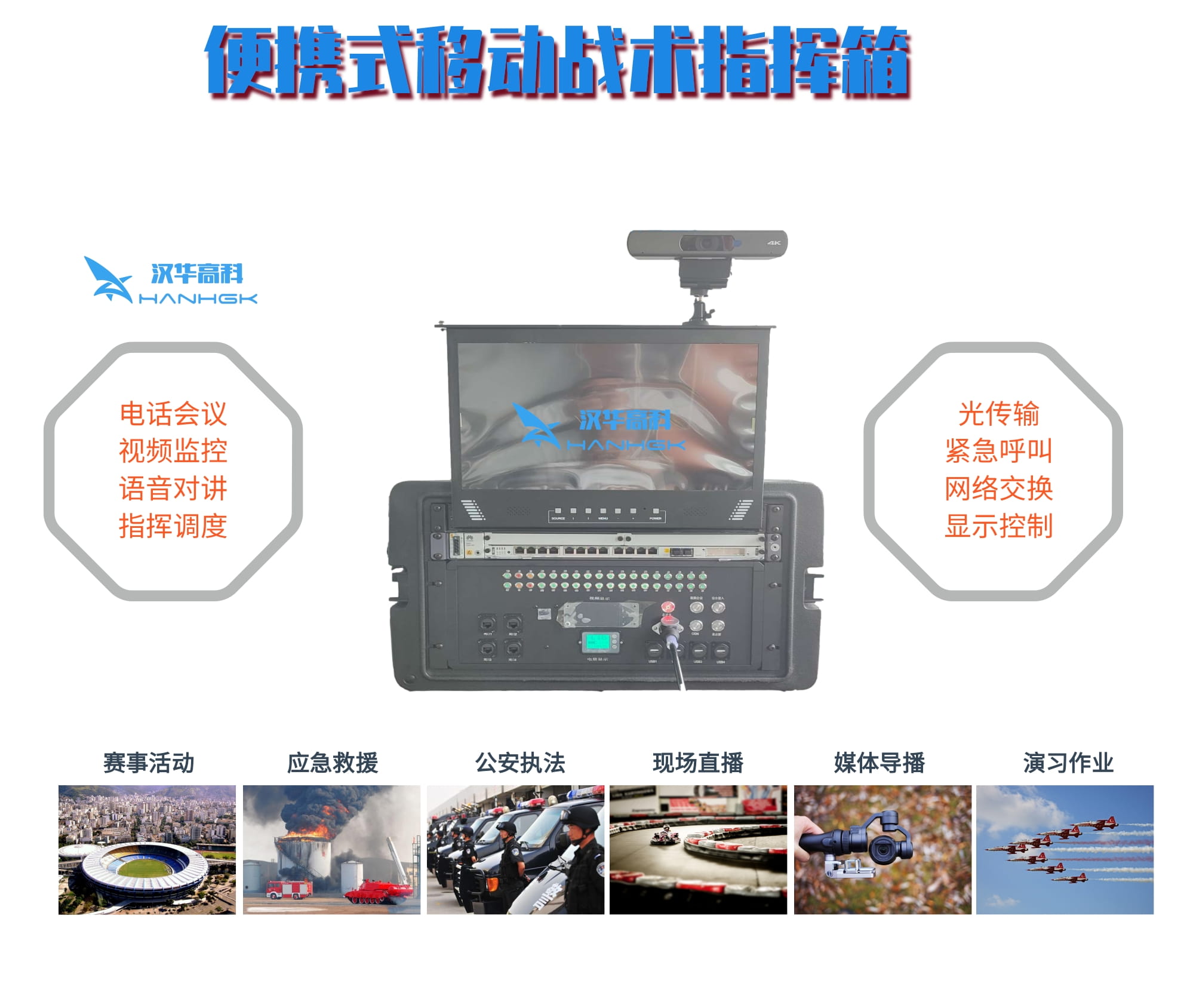

便携式移动综合指挥箱

便携式移动综合指挥箱-应急通信综合指挥调度台包含一体化式6U防护箱、显示模块、会议终端模块、音频处理模块、网络模块、PC模块、网络交换模块、电源模块和指挥调度软件。系统支持参数中的传输方式，具有会议功能，实现多场景下的音视频通信。

会议模块

会议终端模块，可与现役中兴或科达会议系统互联互通

-电话会议终端模块，实现与上级单位、协作单位同时互通

-双路高清，低带宽编码，支持128K-8M会议速率

-视频接口类型丰富，支持4进4出冗余视频接口（ DVI、3G-SDI、HDMI、CVBS）

备注：参照实际模块的技术功能为准。

光传输模块

FE电接口24个；STM-1线路光接口22组；E128组；

支持FXO、FXS、磁石、二线、四线（8路）语音接口，支持4路E&M信令。

视频监控功能

支持外接入便携式高清摄像机、高亮高清显示屏幕、通过视频会议系统可以接入视频监控设备。

接口丰富

系统具备丰富的音视频接口，支持HDMI、E1、FE电接口；STM-1线路光接口；支持4路EVM信令。多种输入输出等多种类型音视频接口, 类型丰富、数量充足，可满足用户各类使用需求。

可靠维护方便

系统支持IP、E1、电话等多链路传输，还支持插入光传输模块，将E1、IP转为光纤传输，保证音视频高 质量传输；支持电话语音传输。产品采用防护机箱，产品模块支持脱机独立运行，整机故障时，不影响单模块使用，模块故障可快速更换、易维护。独特的屏幕设计，操作人员可实时査看操作后效果，使用便捷。

设备集成加固功能

便携式移动综合指挥箱采用便携式强化箱进行安装，满足野外环境使用的需要。产品体积6U,集成高清会议电视终端、光传输模块、交换机、电源于一体，具备强大的音视频处理及扩展能力。系统采用标准接口，部署灵活,只需插入一根网线、一根电源线即可正常工作。

类别

技术内容

系统参数

机箱

物理规格

供电

48V

运输尺寸

530 mm *650 mm * 650 mm（约）

工作尺寸

514 mm * 580mm *650mm（约）

重量

≤50KG

主结构材料工艺

采用全新材料制造工艺，SKB防护箱6U减震机架箱

机箱

防护等级

运输状态

IP67

工作状态

IP54

会议终端

协议支持

H.323、SIP

音视频标准

H.261、H.263、H.263+、H.264、H.264 High Profile、MPEG-4、G.711、G.719、G.722、G.722.1Annex C/Polycom Siren14 、网络协议：TCP/IP、Telnet、HTTP、FTP

会议速率

64Kbps～8Mbps

分辨率

4K、1080i/p、720p、4CIF、CIF、QCIF

安全特性

H.235 会议加密、128 位 AES 加密

类别

技术内容

系统参数

技术参数

体系标准：H.320、H.323、SIP

视频标准：H.261、H.263、H.263 +、H.264、H.264HighProfile、MPEG-4

音频标准：G.711、G.719、G.722、G.722.1AnnexC/PolycomSiren14

网络协议：TCP/IP、Telnet.HTTP. FTP

其他标准:H.221.H.225.H.231

会议速率：128Kbps〜8Mbps

分辨率：活动图像分辨率:1080l/P(1920x1080)、720P(1280x720)、4CIF (704x576)、CIF (352x288)、QCIF (176x144) 数据内容分辨率：UXGA(1600x1200)、WSXGA+(1680x1050)、WSXGA(1440x900)SXGA(1280x1024)、 WXGA(1280x800)、XGA(1024x768)、SVGA(800x600)、VGA(640x480)

电视电话会议终端模块

体系标准：H.320、H.323、SIP

视频标准：H.261、H.263、H.263 +、H.264、H.264HighProfile、MPEG-4

音频标准：G.711、G.719、G.722、G.722.1AnnexC/PolycomSiren14

视频输入接口：1 个 xDVIlN, 1 个 xHDMIIN, 1 个 xSDIIN, 1 个 xCVBSIN

视频输出接口：1 个 xDVIOUT, 1 个 xHDMI OUT, 1 个 xSDI OUT, 1 个 xCVBS OUT

音频输入接口：2组xmini卡侬音频输入接口，2组x数字麦克音频接口

音频输出接口：1组xmini卡侬音频输出接口

网络接口：8个xE1接口

其他接口：1 个 XRS232 接口、1 个 XRS422/RS485

备注：以上是通用技术参数，以实际应用模块参数为准）

光传输模块

FE电接口24个；STM-1线路光接口22组；E128组；

支持FXO、FXS、磁石、二线、四线（8路）语音接口，支持4路E&M信令。

备注：以上是通用技术参数，以实际应用模块参数为准）

显示屏

尺寸

15.6 英寸高亮显示屏

分辨率

1920x1080

对比度

600:1

刷新频率

60Hz

标准亮度

800cd/m²

网络模块

接口

8个E1接口

其他

接口

HDMI、E1、Audio

音频频率

20～20kHz (±0.25dB)

供电

48V

操作系统

Server2002

功耗

230W

配件

会议摄像头、拾音器、充电器
